    Soal Fisika Listrik dinamis Kelas 9 SMP dan Kunci Jawabannya

    Soal Fisika Kelas 9 SMP/MTs Kurikulum 2013 dan Kunci Jawabannya
    soal dan kunci jawaban listrik dinamis
    untuk siswa kelas IX SMP

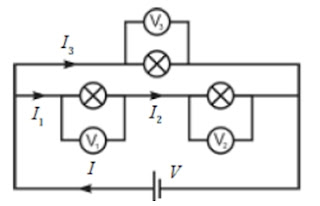

    1. 3 lampu sejenis di rangkai seperti gambar berikut.

      Jika saklar di
      tutup, pernyataan berikut yang tidak tepat adalah ….


    a. voltmeter V
    3 menunjuk kan lebih besar
    b. lampu L
    3 menyala lebih terang dari pada
    lampu L
    1 dan L2
    c. lampu L
    1 dan L2 tetap menyala, walau pun lampu L3 padam
    d. kuat arus yang mengalir pada lampu L
    1 sama dengan L3

    1. Pernyataan berikut yang tidak tepat adalah ….
      a. kuat arus listrik berbanding terbalik dengan waktu
      b. muatan listrik berbanding terbalik dengan waktu
      c. kuat arus listrik berbanding lurus dengan muatan
      d. muatan listrik berbanding lurus dengan kuat arus dan waktu
    2. Muatan listrik 4.500 C mengalir melalui penghantar selama 15 menit.
      Kuat arus listrik yang melalui penghantar adalah ….
      a. 0,3 A
      b. 2 A
      c. 3 A
      d. 5 A
    3. Arus listrik 500 mA mengalir selama 5 menit, maka muatan listrik yang
      mengalir adalah ….
      a. 500 C
      b. 100 C
      c. 150 C
      d. 2.500 C
    4. Pada sebuah penghantar mengalir arus listrik 250 mA. Jika muatan yang
      mengalir 5.000 C membutuh kan waktu selama ….
      a. 20 s
      b. 4.750 s
      c. 5.250 s
      d. 20.000 s
    5. Perhatikan tabel berikut:

      Jenis kawat
      yang paling baik untuk menghantar arus listrik adalah logam ….


    a. A
    b. B
    c. C
    d. D

    1. Jika S di tutup, Kejadian yang
      benar pada rangkaian di atas adalah ….


    a. lampu A menyala paling terang, lampu B dan lampu C redup
    b. lampu B menyala paling terang, lampu A dan lampu C redup
    c. lampu A, lampu B, dan lampu C menyala berbeda-beda
    d. lampu A, lampu B dan lampu C menyala sama terang

    1. Perhatikan tabel berikut.

      Berdasar kan tabel di atas yang menghasil kan kuat arus paling besar adalah
      ….


    a. 1
    b. 2
    c. 3
    d. 4

    1. Seorang siswa memiliki hambatan 2 buah sebesar 180 ohm. 2 buah
      hambatan 60 ohm dan 3 buah 90 ohm. Untuk mengganti hambatan yang terbakar
      30 ohm, maka yang di lakukan siswa berikut benar, kecuali ….
      a. menyusun paralel hambatan 180 ohm, 60 ohm, dan 90 ohm masing-masing 2
      buah.
      b. menyusun paralel hambatan 180 ohm dan 90 ohm masing-masing 2 buah
      c. menyusun paralel 2 buah hambatan 60 ohm
      d. menyusun paralel 3 buah hambatan 90 ohm
    2. Perhatikan gambar berikut.

      Jika V
      ps = 24 Volt maka pernyataan berikut
      benar, kecuali ….


    a. I = 0,4 A dan V
    PQ = 6 V
    b. V
    QR = 10 V dan VPQ = 6 V
    c. I = 0,4 A dan V
    RS = 8 V
    d. V
    PQ = 10 V dan VRS = 6 V

    1. 3 buah lampu identik di rangkai sebagai berikut.


    Persamaan berikut yang benar adalah ….
    a. ( V = V
    1 + V2 + V3 )  ( I = I1 + I2 + I3 )
    b. ( V = V
    1 + V2 )  ( I = I1 + I3 )
    c. ( V = V
    1 + V3)  ( I = I1 + I3 )
    d. ( V = V
    3 ) ( I = I3 )

    1. Perhati kan gambar berikut.

    4 lampu serupa di rangkai dengan baterai 6 Volt. Lampu yang menyala paling
    terang adalah ….
    a. A
    b. B
    c. C
    d. D

    1. 3 hambatan di susun seperti gambar berikut.

    Jika beda
    potensial antara ujung – ujung PQ 6 Volt, kuat arus yang mengalir melalui
    penghantar PQ adalah ….
    a, 0,5 A
    b. 1,0 A
    c. 1,5 A
    d. 2,5 A

    1. 2 Amperemeter A1 dan A2 untuk mengukur kuat arus seperti rangkaian
      berikut.

    Jika
    amperemeter A1 menunjuk kan kuat arus 0,8 A, amperemeter A2 menunjuk kan ….
    a. 0,4 A
    b. 0,8 A
    c. 1,2 A
    d. 2,4 A

    1. Suatu penghantar mempunyai hambatan R. Jika penghantar itu di potong
      menjadi dua bagian yang sama dan keduanya di satukan secara paralel,
      hambatannya menjadi ….
      a. 1/4 R
      b. 1/2 R
      c.  R
      d. 2 R
    2. Berdasarkan gambar, apabila penjepit buaya di geser ke ujung Y, akan
      terjadi ….

    a. kawat nikron
    membara
    b. amperemeter menyimpang besar
    c. terjadi hubungan singkat
    d. lampu makin redup
    1. Apabila sebuah lampu di susun seri terbakar, maka lampu-lampu lain
      dalam rangkaian listrik akan ….
      a. semua lampu akan turut terbakar
      b. semua lampu akan padam
      c. semua lampu akan tetap menyala
      d. semua lampu menyala lebih terang
    2. Baterai yang GGL-nya 3 volt dan
      hambatan dalamnya 1 ohm di hubungkan dengan dua hambatan dan sakelar S.
      Perhatikan gambar berikut.

    Jika sakelar S di tutup maka yang terjadi pada pembacaan voltmeter adalah ….
    a. bertambah
    b. berkurang
    c. tidak berubah
    d. tidak bergerak

    1. Perbandingan antara hambatan
      pengganti dari gambar I dan II adalah ….

    a. 1 : 2
    b. 2 : 1
    c. 1 : 4
    d. 4 : 1

    1. Jika amperemeter menunjukkan
      kuat arus 0,25 A dan voltmeter menunjukkan tegangan 6 volt, hambatan lampu
      adalah ….

    a. 0,5 ohm
    b. 1,5 ohm
    c. 12 ohm
    d. 24 ohm

    Jawaban Soal Fisika Kelas 9 SMP

    1. a. voltmeter V3
      menunjukkan lebih besar daripada V1
    2. d. muatan listrik
      berbanding lurus dengan kuat arus dan waktu
    3. d. 3 A
    4. c. 150 C
    5. d. 20.000 s
    6. a. A
    7. d. lampu A, lampu B, dan
      lampu C menyala sama terang
    8. c. 3
    9. b. menyusun paralel
      hambatan 180 Ω dan 90 Ω masing-masing dua buah
    10. d. VPQ = 10 V dan VRS = 6 V
    11. b. ( V = V1 + V2 )  ( I = I1 + I3 )
    12. d. D
    13. d. 2,5 A
    14. a. 0,4 A
    15. a. 1/4 R
    16. d. lampu makin redup
    17. b. semua lampu akan padam
    18. d. tidak bergerak
    19. c. 1 : 4
    20. d. 24 ohm

     Sumber : Wariyono, sukis (2008), Mari belajar
    ilmu alam sekitar 3: panduan belajar IPA terpadu / untuk kelas IX SMP/MTs
    .
    Jakarta: Pusat perbukuan, Departemen Pendidikan Nasional.

    Demikianlah semoga bermanfaat Soal Fisika Listrik dinamis Kelas 9 SMP/MTs Lengkap Beserta Kunci Jawabannya, semoga bermanfaat salam sukses untuk semua.
